Platinenbestellung WLANThermometer - Erweiterte Version

[Gelöschtes Mitglied 0815]

Hi Leute,

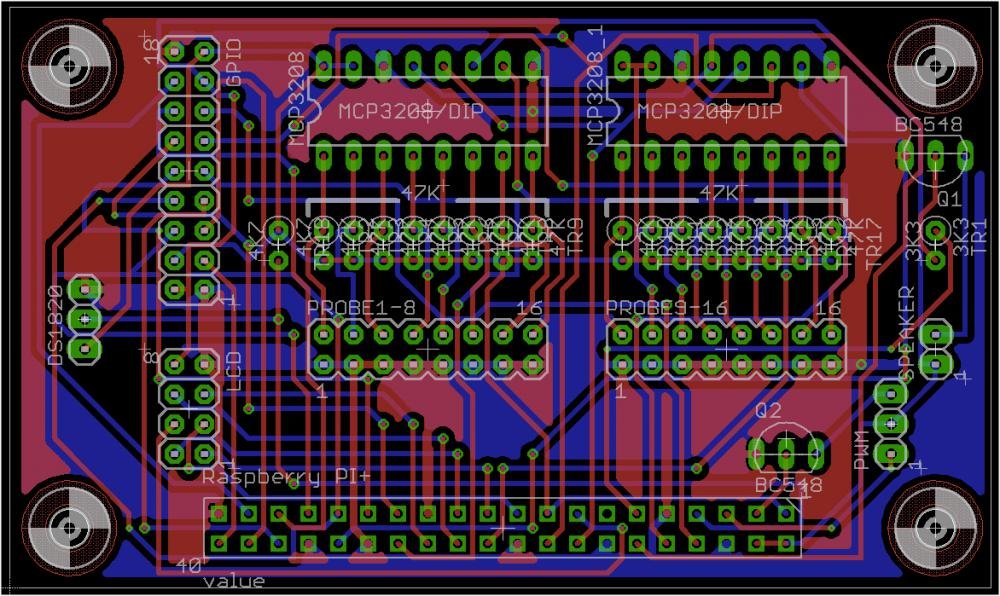

angeregt durch den Tappacue Thread habe ich mich mal hingesetzt und die Entwicklung von [MENTION=574]Armin[/MENTION]; in ein Platinenlayout gebracht.
Dabei habe ich gleich noch ein paar kleine Erweiterungen reingebracht:





Features:

* wird betrieben mit einem Raspberry Pi Model B+
* hat Möglichkeit für 16 Temperaturfühleranschlüsse
* hat einen eingebauten Umgebungstemperaturfühler
* 20x4 LCD kann angeschlossen werden
* Button zum Umschalten/Weiterschalten des Displays
* Lüftersteuerung eines 5V-drehzahlgesteuerten Lüfters (Pitmaster)
* Beeper onBoard

Diese Platine kann ich in China fertigen lassen. Diese gibt es in einer 10er Charge für 14,90 + 5,59 US-Dollar, d.h. 2,10 US-$ pro Platine plus Versand.

Wenn ich diese ordere, hätte ich noch 9 abzugeben. Diese sind unbestückt, d.h. sie muss selbst gelötet werden.

Und die Bauteile dafür müssen ebenfalls auf eigene Kosten besorgt werden. Die benötigten Bauteile für diese Platine belaufen sich bei Reichelt auf rund 40-50 Euro inkl. Versand. Der Raspberry PI ist für 30-35 Euro zu kriegen. Um den betreiben zu können, benötigt ihr dann noch eine SD-Karte, ein Micro-USB-Netzteil und einen USB-WLAN-Adapter. Das kostet zusammen nochmal rund 60 Euro. Je Temperaturfühler benötigt ihr dann z.B. ein IKEA Fantast für 8 Euro.

Gibt es Interessenten dafür?



[jokk3l]

Ja, ich würde ne Platine nehmen.



[Gelöschtes Mitglied 16]

Dubei



[Odenwälder]

Würde dir auch eine Platine abnehmen ^^



[bushi]

Nehme bitte auch eine



[Armin]

Damit ich dich auch ordentlich kontrollieren kann, auch bitte eine!



[MedievalBBQ]

Nehme auch eine.



[Gelöschtes Mitglied 0815]

[MENTION=574]Armin[/MENTION];

wir beide müssen dann zusammen arbeiten und deine Software so erweitern, dass dieses Board unterstützt wird.

Wäre das ok für dich? Ich hahlte in diesem Fall nicht viel von einem Fork.



[Armin]

Können wir machen.



[Odenwälder]

Hätte ich mir jetzt schon einen 3D-Drucker zugelegt, dann könnte ich euch mit den passenden Gehäusen versorgen ^^



[Gelöschtes Mitglied 16]

Hätte ich mir jetzt schon einen 3D-Drucker zugelegt, dann könnte ich euch mit den passenden Gehäusen versorgen ^^

Ja dann zusehen (dran lang) (los geht) (na hopp)



[Holzwurm]

Wenn jemand eines bestücken und löten kann, kann er dann auch ein zweites machen? [emoji50]



[RobertCraven]

Also ich würde auch mitmachen wollen.
Das löten bekomme ich hin.
Hast du denn eine Liste der Bauteile für mich, die auf die Platine müssen?



[bushi]

Könnte ein e-technik wissender wie [MENTION=3]meatlover[/MENTION]; nicht auch sowas wie eine Sammelbestellung gegen vorkasse machen?
Ich zB weiß, wie man eine Birne in die Fassung dreht und würde vermutlich Bauteile für einen Toaster bestellen



[Gelöschtes Mitglied 0815]

Ich geb dann noch ne Bauteileliste raus und ne Beschreibung, was wohin kommt.



[Holzwurm]

Also ich zieh die Mütze vor denen die sowas zusammen basteln können. Hab auch den Fred im Nachbarforum angelesen. Das ist leider alles nicht meine Welt. Ich bin dann doch eher der, der sich ein Thermo kaufen muss!



[Odenwälder]

Meatlover also ich bedanke mich jetzt schon im Vorraus für die ganzen Infos. Ist ne heiden Arbeit alles zu planen Großes Respekt!Holzwurm Platinen bestücken ist leichter als man denkt, zumindest wenn man ruhige Hände hat



[Holzwurm]

Meatlover also ich bedanke mich jetzt schon im Vorraus für die ganzen Infos. Ist ne heiden Arbeit alles zu planen Großes Respekt!Holzwurm Platinen bestücken ist leichter als man denkt, zumindest wenn man ruhige Hände hat

Ja das ist aber erst die halbe Arbeit, die Netzwerk Installation und die Arbeit mit Win kommt noch dazu, inclusive dem Betriebssystem auf dem Thermo.



[RobertCraven]

Ich hab das was gefunden, wo man zumindest einen Teil der Bauteile bekommen könnte.

http://www.pollin.de/shop/dt/ODc4Nz...ard_Bundles/Raspberry_Pi_Hutschienen_Set.html



[Gelöschtes Mitglied 0815]

Nur zur Info: die Platine wird nur auf einen Raspberry Pi B+ direkt steckbar sein, da die Platine für den Raspberry Pi B zu gross ist.

Das Modell B lässt sich jedoch per 26-pol. Kabel anschliessen und betreiben.

Wer die aber huckepack stecken möchte, der benötigt das Modell B+

Und das Gehäuse muss so gross sein, dass dort die beiden Platinen reinpassen.

Die Bauteile können nahezu komplett bei Reichelt bestellt werden. Die führen den Raspberry auch.
