BAU UDS

bob rooney

Administrator
Mitarbeiter
#1
Servus,

ich werde hier mal eine Doku starten vom bau meines UDS.

Plan:

Fass vom Thomas mit Rillen.
Kohlekorb = Waschmaschinentrommel.
Wasserschale = IKEA Blanda 36cm
Roste: 2x VA (Fürst oder Fluss)
Edelstahl Feuerplatte
Möglichkeit für einen zweiten Kohlekorb oben um das Ding zum Flaschgrillen zu nutzen.
Vielleicht mir Weber Deckel (Dann wäre ich max Flexibel)
Zuluft mit Edelstahlrohren (Komme ich von berufswegen künstig darn)

Gibt es was was ich auf jeden Fall beachten muss bzw. was an Ideen von mir jetzt schon totaler Mist ist ??

Bin für jeden Tipp dankbar

Gruß

Michael


bob rooney

Administrator
Mitarbeiter
#7
So,
ich denke ich habe soweit alle Teile zusammen,

Fass
Pfanne

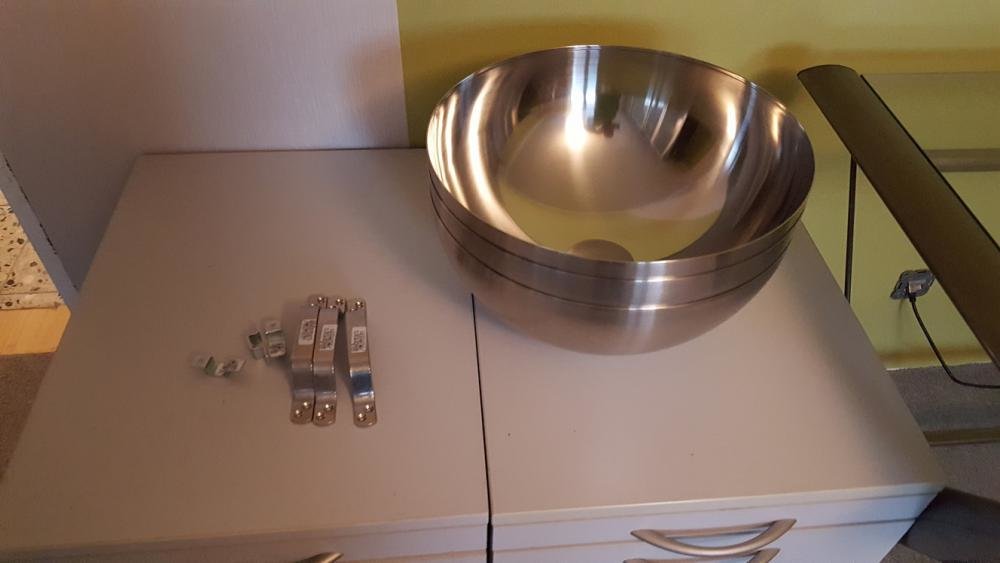

Wasserschale ( ja ich weiß, ist kein WSM, trotzdem.
Abluftrosette

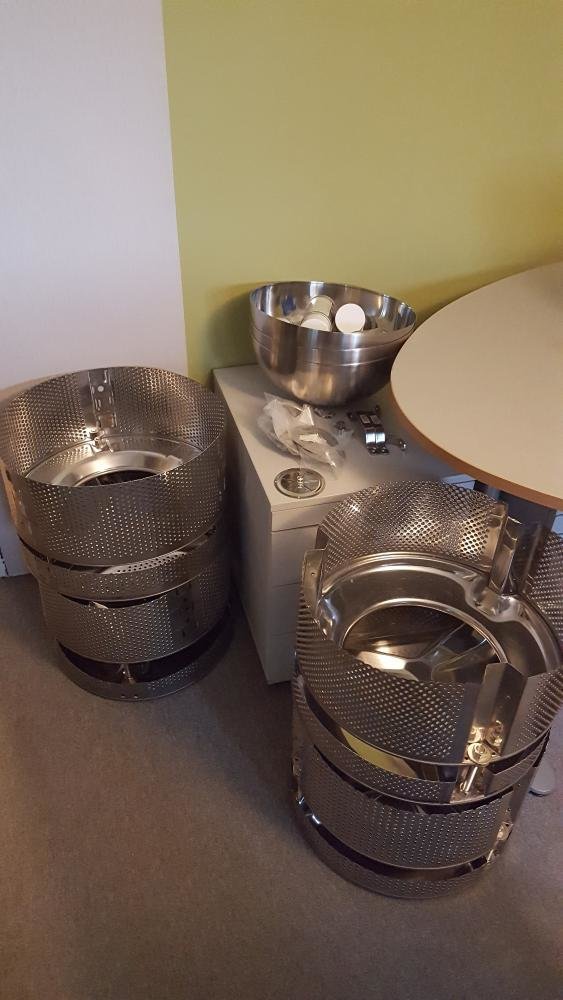

Trommel
Thermometer
Zuluft

Bleibt die Frage nach dem Rost,
da wird man im Internet ja erschlagen......
kann mir jemand einen Tipp geben bitte?
VA und ca. 30 Euro pro Stück.
Hab auch keine Idee welche Größe ideal ist.
Möchte keine Regale rein bauen sondern einfach mit Schrauben nach innen arbeiten.


Danke


bob rooney

Administrator
Mitarbeiter
#8
So, los geht's.

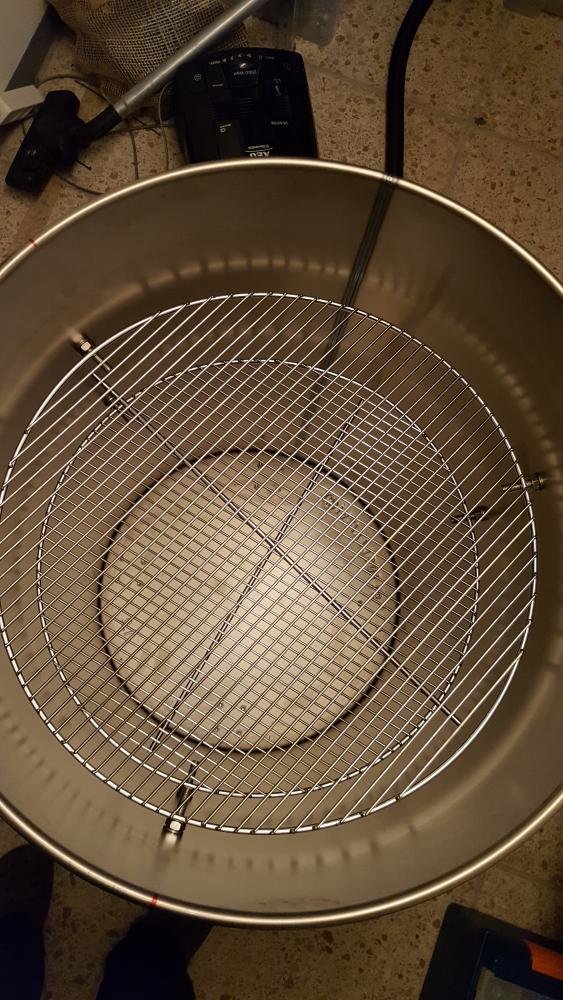

Roste habe ich dann auch bestellt...

hier meine Stückliste

Lack : https://www.amazon.de/gp/product/B00U909L06/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1
Roste: https://www.amazon.de/gp/product/B00J0IXMVW/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1
Thermometer https://www.amazon.de/gp/product/B00NZ0XILU/ref=oh_aui_detailpage_o02_s00?ie=UTF8&psc=1
Pfanne: https://www.amazon.de/gp/product/B000QYM2O2/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1
Fass ohne Rillen vom Thomas
Wasserschale: http://www.ikea.com/de/de/catalog/products/00057256/
Abluft : http://www.wellenshop.de/katalog/un...tte--100-mm-lufteinlass-verstellbar-Edelstahl
Griffe: Baumarkt
Trommel vom Wertstoffhof
Zuluft : Schrott von der Arbeit
Wenn die Lieferungen alle eingetroffen sind geht's ans bauen.

Was mir noch fehlt ist ein Kohlerost in der Trommel...
....da will ich aber nichts fertiges mehr kaufen, mal sehen was ich mir einfallen lassen


Anhänge

bob rooney

Administrator
Mitarbeiter
#10

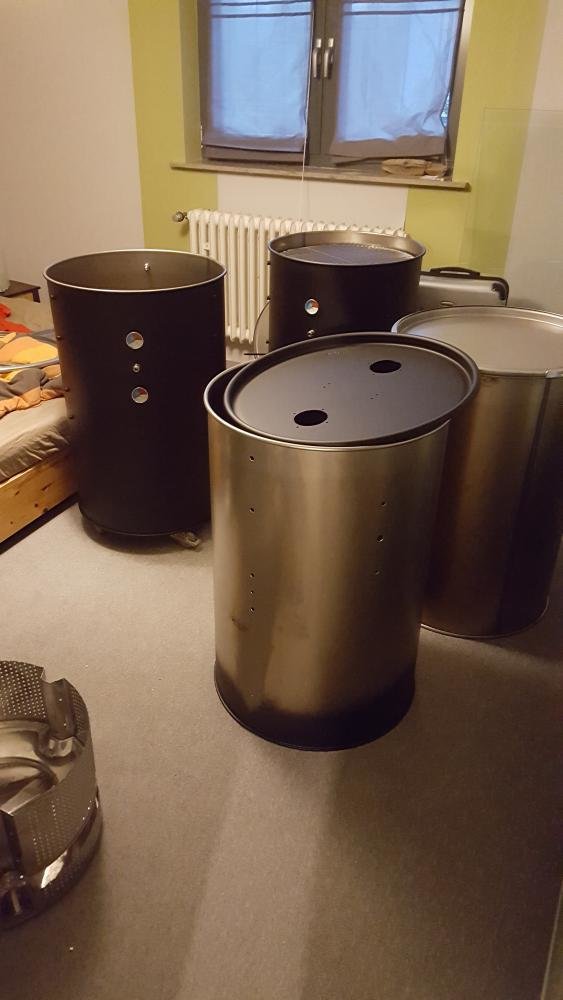

Es nimmt so langsam Form an.

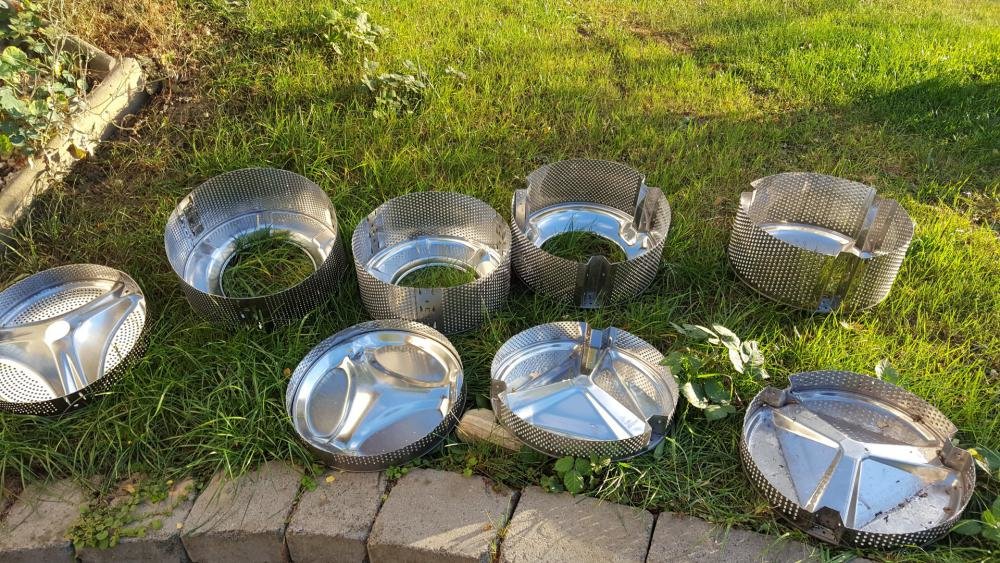

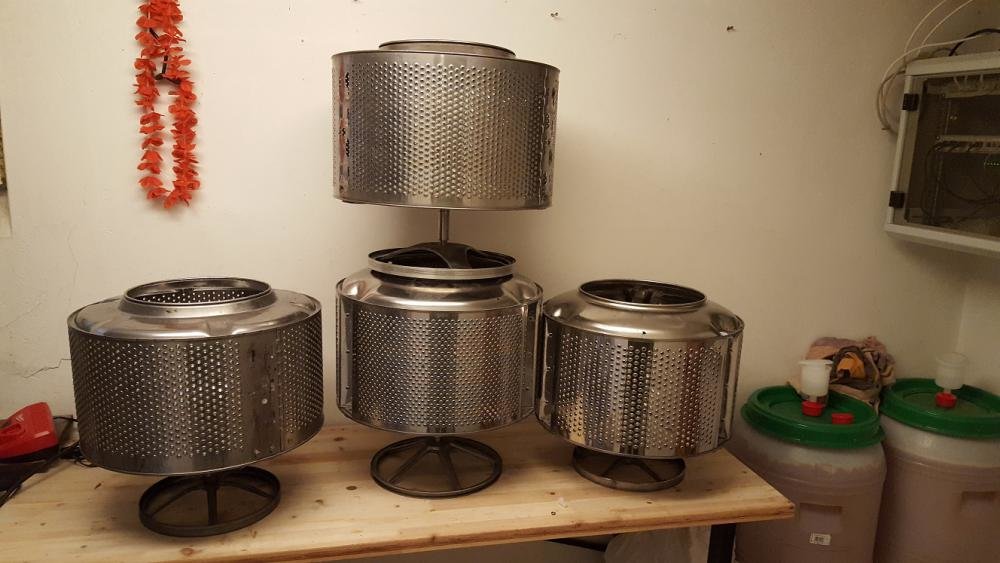

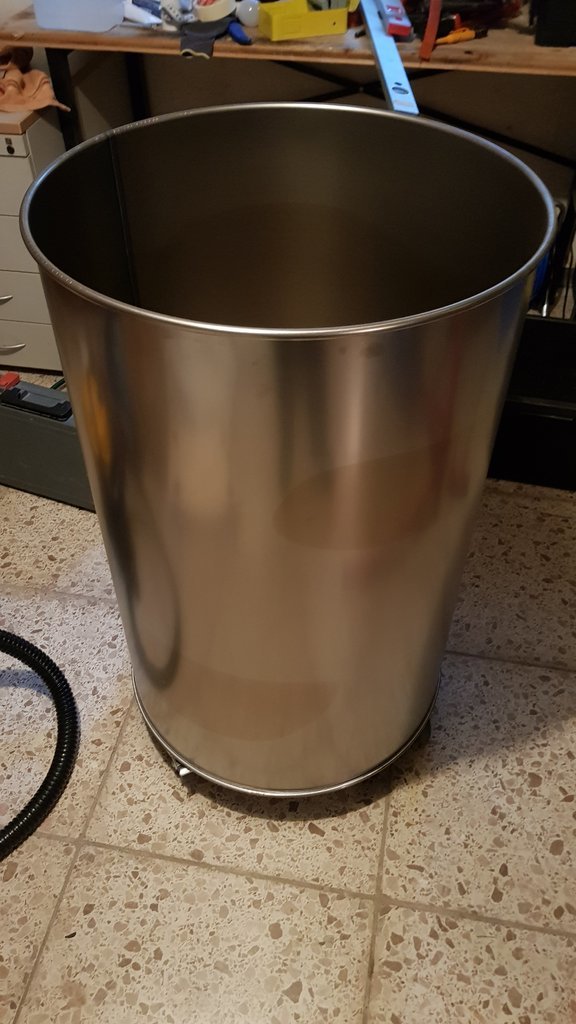

Nachdem ich die WaMa Trommeln getrennt habe, habe ich den Deckel von unten mit 3 dicken Schrauben als Ascheschale montiert.
Hier muss ich noch das Loch im Kohlebehälter mit einem Grillrost abdecken.

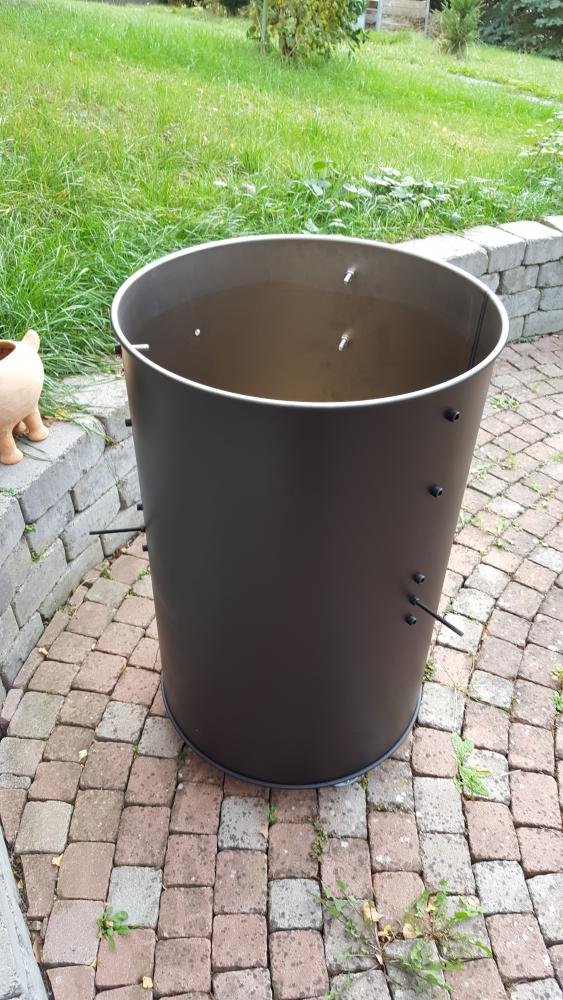

Im Anschluss ging es an die Fässer und ans messen und Überlegen.

Nachdem ich 2 Abende am ersten Fass überlegt und probiert habe waren die andern nur noch "Nacharbeit".

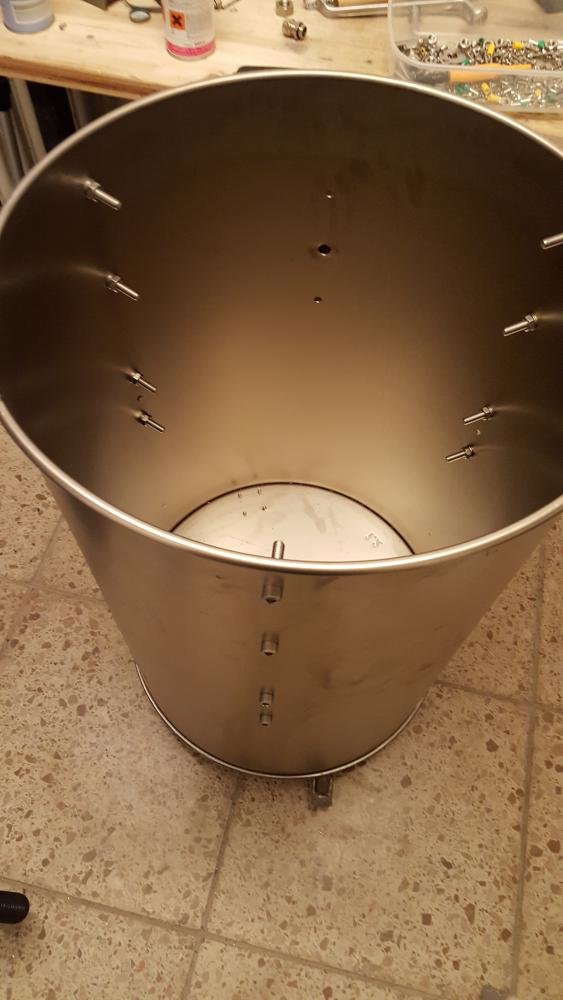

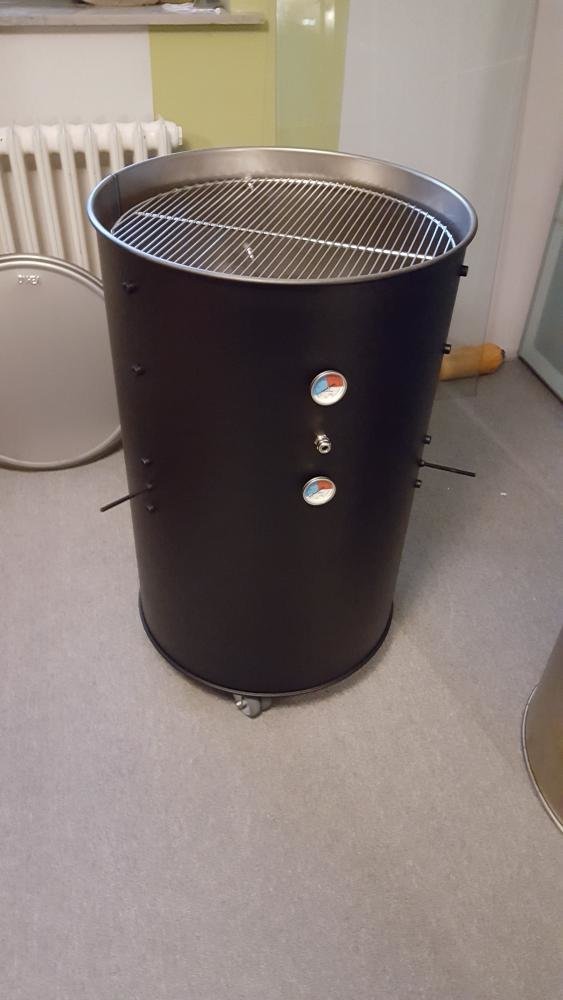

Ich habe 3 Ebenen für Grillroste.

Eine bei 18, eine bei 36 und eine bei 5.
Die bei 5 nutze ich wenn ich das Ding als Flachgriller missbrauchen will.

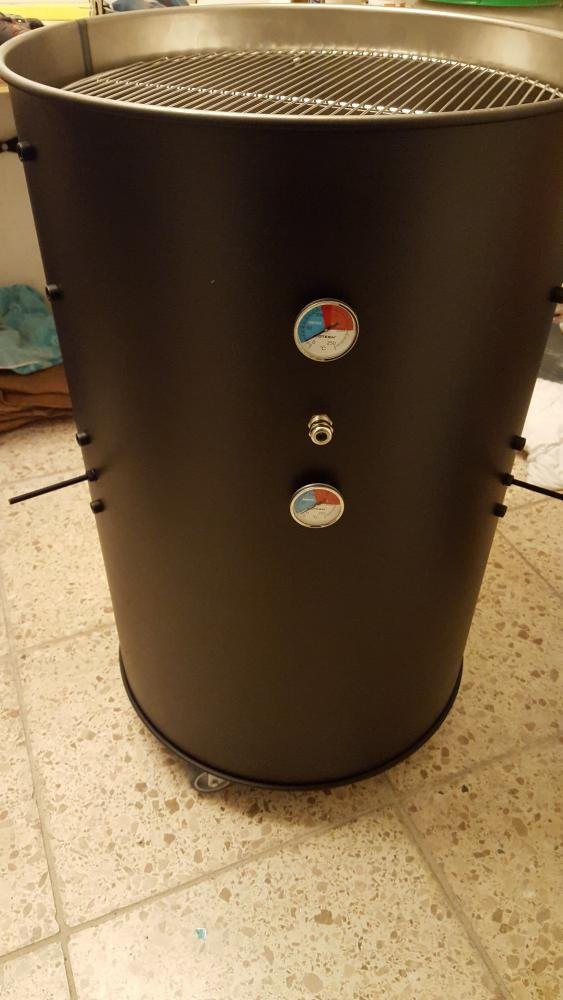

Zwischen den 2 Thermometern habe ich die Durchführung für das Fleischthermometer gesetzt.

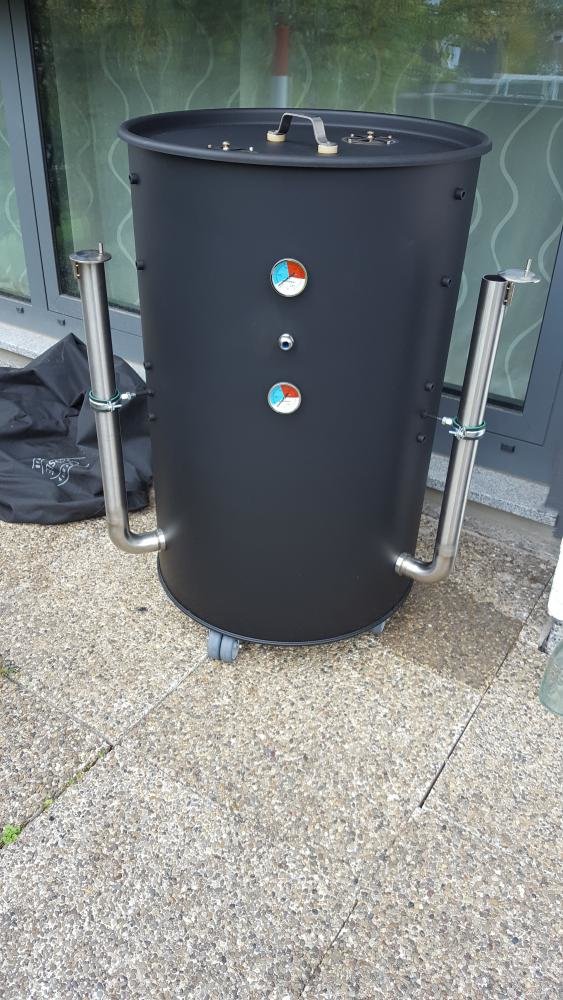

Was jetzt noch fehlt ist Deckel und Zuluft.
Deckel ist alles da und kein Problem.

Zuluft werde ich Abstriche machen müssen da ich da gewünschte Material auf der Arbeit so schnell nicht im Schrott finde.
Ich baue ich sehr wahrscheinlich nur meinen in Edelstahl und werde die andern mit Kugelhahn und Sanitärrohr ausrüsten













bob rooney

Administrator
Mitarbeiter
#12
Einer ist für mich und 3 für Kumpels...:pir_arr:

In der Tat bin ich aktuell dabei mit selbständig zu machen mit "grill and more".

Ich glaube allerdings das es schwer wird Leute zu finden die einen fertigen UDS kaufen wollen.
(Müsste mal Google fragen ob das schon jemand anbietet)

Ganz grob habe ich zwischen 250,00 und 300,00 Euro Material plus 3h Arbeit.

Wenn ich verkaufen will dann muss ich 450,00 bis 500,00 Euro nehmen.

Cool wäre allerdings ein Onlineshop mit UDS Konfigurator.

Jeder kann sich seinen genau so zusammenstellen wie er will und ich baue exakt auf Bestellung.
Aber wie gesagt keine Idee ob der Markt da ist sowas aufzuziehen.


bob rooney

Administrator
Mitarbeiter
#16
UDS 2.0 ruft.:pir_arr:

Fass ist schon bestellt.
und der Warenkorb beim großen Fluss ist eingräumt ( Leider wird es schwer sowas lokal zu kaufen also muss der Account meiner Dame ran)

Halte euch mit Bildern auf den laufenden.

Kurze Frage

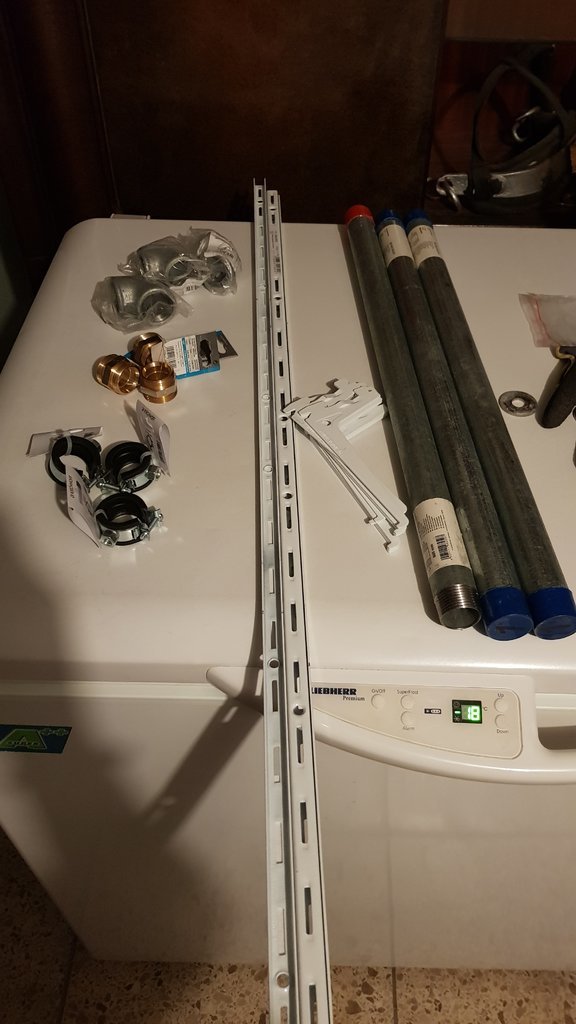

3x 3/4 Zoll voller durchlass für Zuluft?

Ich brauch noch ein paar Deckelbilder von euch. (Griff und Abluftz steht noch nicht fest)
Hat jemand von euch Kontakt zu dem Kerl der die Schniere baut?


bob rooney

Administrator
Mitarbeiter
#20
Danke für die Info.
Facebook habe ich nicht aber mit dem Namen komme ich weiter.

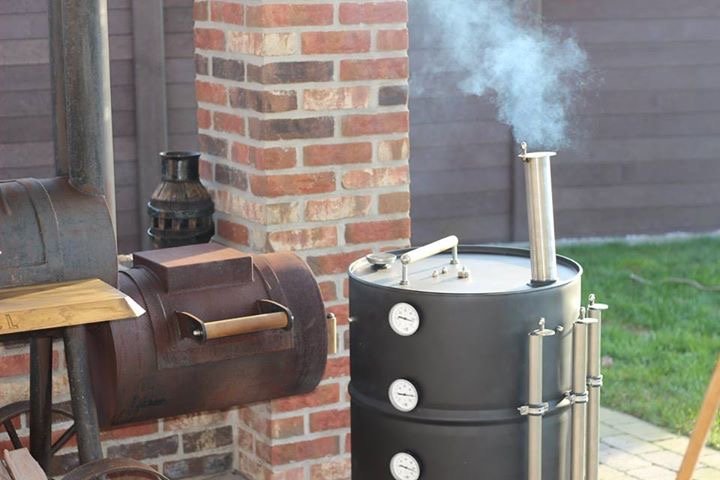

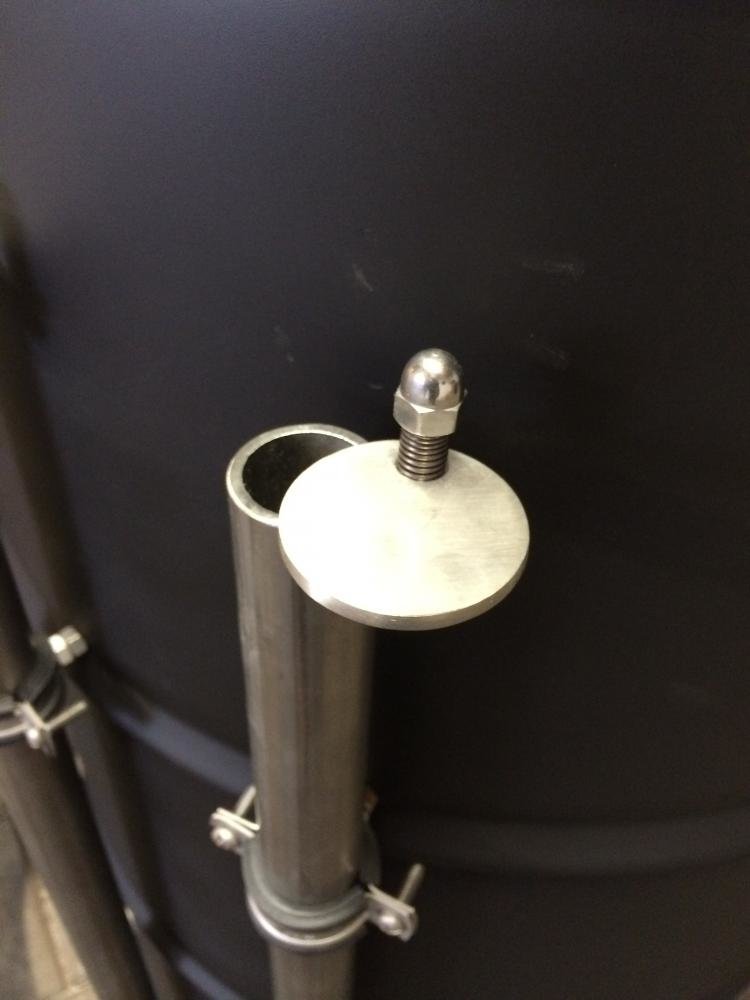

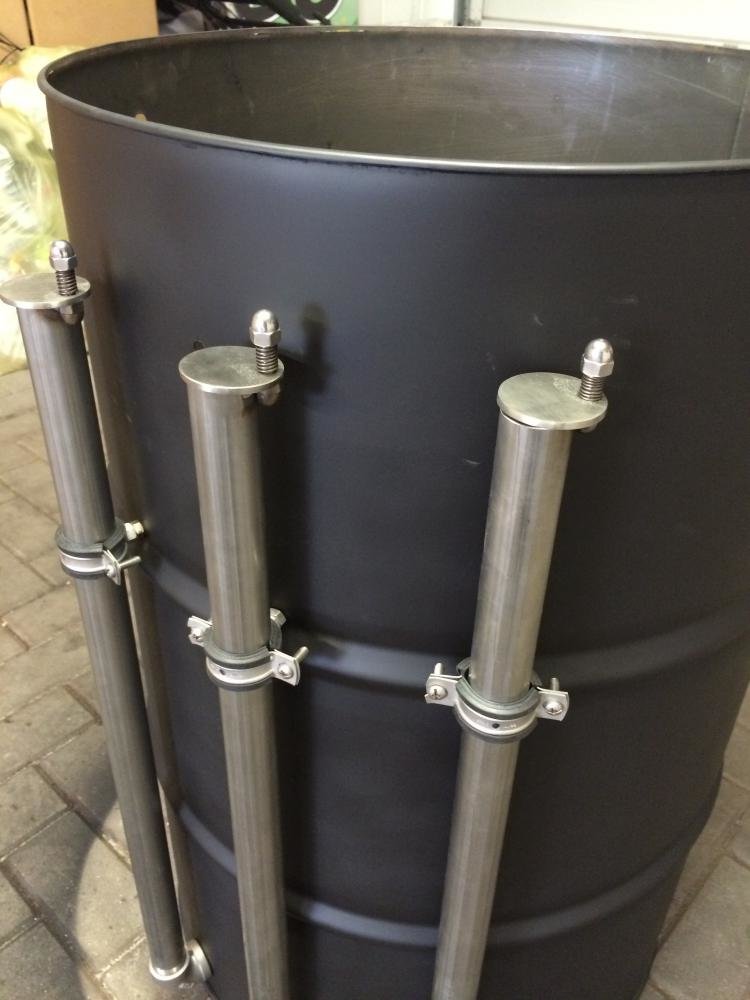

Dein Kohlekorb sieht gut aus, die Trennung werde ich mal klauen ;-)
